Beschreibung der ThermografiekameraWärmebildkamera TK-4010Eine Wärmebildkamera ist ein Messgerät, welches die Wärmeverteilung von Gebäuden, Motoren oder anderen Objekten als Bild aufnehmen. Dabei werden die Temperaturen des aufgenommenen Gebäudes oder Objektes farbcodiert als Bild dargestellt. Hinter dem Objektiv der Thermokamera sitzt ein thermoempfindlicher Sensor. Die hier beschriebene Thermografiekamera besitzt einen Sensor mit 160x120 Pixel (Bildpunkten). Das heißt, dass an 19200 Messpunkten die Temperaturen gemessen und dargestellt werden. Die Darstellung erfolgt am großen leuchtstarken Display der Wärmebildkamera. Das Display hat 9cm Bilddiagonale und ist somit sehr gut geeignet für die sofortige Analyse vor Ort bei Ihren Kunden ohne die Bilder zuvor auf einen PC übertragen zu müssen, weil Sie gleich direkt auf der Thermokamera alles detailliert sehen und analysieren können. Die Wärmeverteilung der Temperaturen erfolgt bei diesen Infrarotkameras durch Farbzuordnungen. In der Abbildung weiter unten sehen Sie ein Wärmebild eines Haus in der Gebäudethermografie. In diesem Bild bedeutet schwarz kalte, tiefe Temperaturen. Die blau dargestellten Stellen entsprechen auch kalten Temperaturen, jedoch schon wärmer als jene die schwarz dargestellt sind. Lila ist schon wärmer und gelb in dieser Darstellung am wärmsten. Das bedeutet, dass mit einer Wärmebildkamera festgestellt werden kann, wo zum Beispiel Wärmeverluste auftreten. Das Wärmebild hier zeigt, dass das Fenster selbst gut isoliert, schwarz = kalt, jedoch der Rahmen und die Außenhaut Wärme abgeben. Der größte Wärmeverlust in diesem Beispiel ist im Bild unten, dort wo Sie die gelbe Stellen sehen. Die einzelnen Wärmebilder werden auf SD Karte abgespeichert. Sie können die Wärmebilder dann per Gebäudesoftware oder Industriesoftware analysieren. Die Software ermöglicht die nachträgliche Analyse der Wärmebilder sowie Zoom in Detailbereiche, Cursor Modus zum abfahren jeder einzelnen Stelle mit Großanzeige der entsprechenden Temperatur. Des weiteren bietet die mitgelieferte Wärmebildkamera-Software ein automatisches Einzeichnen der Min und der Max Temperatur. Auch Isothermen (z.B. alles zwischen 15 bis 25° soll markiert werden) können beliebig frei eingestellt werden Somit werden keine Wünsche beim Analysieren der Wärmebilder offen gelassen. Sämtliche Wärmebilder und deren Auswertungen können komfortabel als Bericht ausgedruckt oder auch als pdf abgespeichert werden. Die Thermokamera TK-4010 eignet sich durch ihre einfache Bedienung und den robusten Aufbau ideal für Gebäudethermographie, Elektrotechnik, zur vorbeugenden Instandhaltung, zum Polizei Einsatz und für Veterinäranwendungen. Mit der TK-4010 erkennen Sie schnell und zuverlässig Bausünden, wie fehlende oder schlechte Isolierungen sowie Kältebrücken. In der Elektrotechnik erkennen Sie sofort überhitzte Kabel, schlecht angezogene Klemmen und Isolatoren. Mit der TK-4010 beseitigen sie potentielle Brandquellen noch bevor es zu Ausfällen und Schäden kommt. In der Tierthermographie können Sie mit der TK-4010 Temperaturerhöhungen und Differenzen in Folge von Verletzungen oder Erkrankungen sichtbar machen. Im Polizeimodus können Sie mit der Wärmebildkamera TK-4010 Personen oder Einbrecher im Dunkeln sicher aufspüren. Mittels der mitgelieferten Analysesoftware können Sie Detailanalysen durchführen sowie fertige Prüfberichte erstellen, ausdrucken oder als pdf sichern. Messbereich: -20 bis +250°C Standardsensor: 160x120 Pixel, Auflösung:0,1°C, Garantie 2 Jahre. Komplettes Set: Wärmebildkamera, Akku, Ladegerät, SD-Speicherkarte, USB-Kabel, Analyse und Bericht Software, robuster Tragekoffer. Einsatzgebiete: Gebäudethermographie Bauphysik Installateure Elektriker Instandhaltung Vorbeugende Wartung Polizei Veterinär Einhand-Bedienung, Kameragewicht 750g. Ganz wichtig für Gebäudethermografie ist die hohe Genauigkeit von 2°C bei dieser Wärmebildkamera. Das heißt, dass geringe Temperaturunterschiede zwischen beheizten Innenräumen von z.B. 22°C und Außentemperatur von 10°C schon genügen um Wärmebrücken klar zu erkennen. Im Vergleich zu Wärmebildkameras mit nur 5°C Genauigkeit können Sie mit der TK-4010 daher im Schnitt 3 Monate länger in der Heizsaison Thermografiemessungen durchführen weil Sie eben schon bei geringeren Differenzen genaue Temperaturunterschiede von wenigen °C feststellen können. Vorteile im Vergleich zu anderen Kameras: Leuchtstarkes Display mit 9cm Bilddiagonale welches auch im Freien sehr gut sichtbar ist. Hohe Genauigkeit von 2°C, sodass auch minimale Temperaturdifferenzen klar erkennbar sind. Diese Genauigkeit liefert scharfe Bilder und nachvollziehbare Ergebnisse.
Abbildung

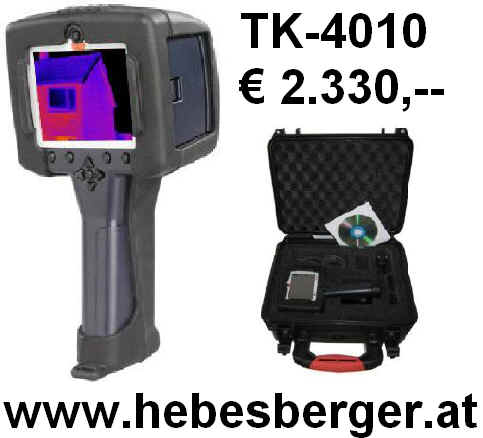

TK-4010 Set Technische Eigenschaften der Wärmebildkamera:
|
